手动影像测量仪

返回列表页

手动影像仪适合测试小尺寸、低精度、测量强度不高的产品。

在线咨询

咨询热线:0512-83555991

产品详情

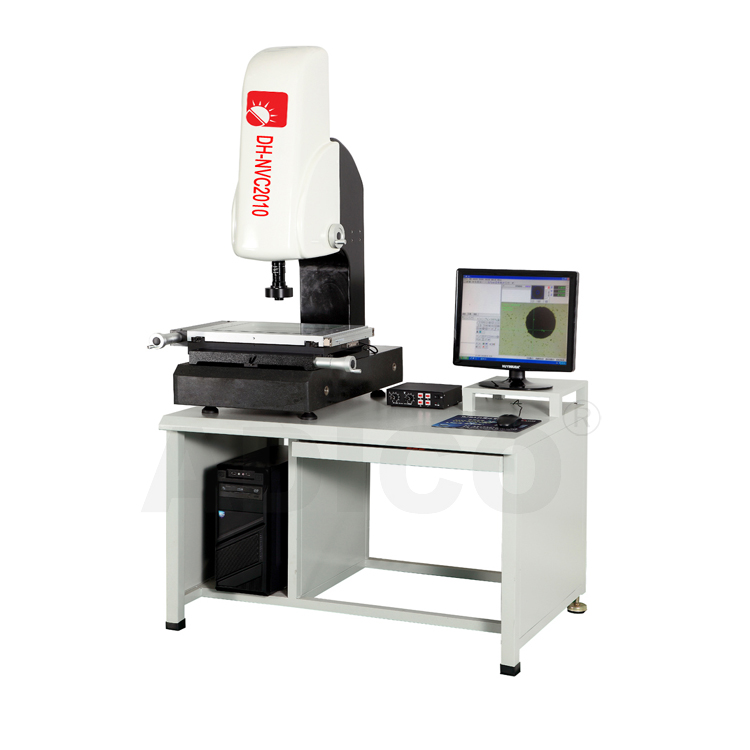

DH-MV是一款高性能的手动光学影像量测仪。此产品具有耐用性高与精准的特性。能检测各种工件的轮廓和表面形状及尺寸、角度和位置。

技术参数

数 字 测
量 系 统

光学尺分辨率:X/Y/Z0.0005mm(0.5um)

测量精度:≤3μm+L/200 重复精度:≤3μm+L/200

多功能数据处理器可测点、线、圆弧、圆、角度等

影 像 瞄
准 系 统

摄像机:日本索尼彩色或美国TEO1/3″CCD 800TVL摄像机放大倍率30-230X

镜头:NAV高清变倍镜头//连续放大倍率0.7-4.5X
可选配0.5X物镜时,总放大倍率15-115X
可选配2X物镜时,总放大倍率60-460X

照明系统

表面光源与透射光源LED冷光源、寿命长、亮度可调


功能特色

测量软件主要功能如下

(1) 元素测量:

(3) 自动捕捉测量

(4) 元素构造:

(5) 显示结果丰富

(6) 能显示光学放大倍率和屏幕放大倍率

(7) 坐标系统:

(8) 用户程序:

(9) 程控光源

(10) 图形功能:

(11) 标注功能:

(12) 系统误差修正:

(13) 公差

(14) DXF档导入编程

(15) 语言转换:

(16) 报表功能;

(17)在线SPC功能;
