影像测量仪

返回列表页

全自动影像仪能够快速的测量平面尺寸,高度,深度等。

在线咨询

咨询热线:0512-83555991

产品详情

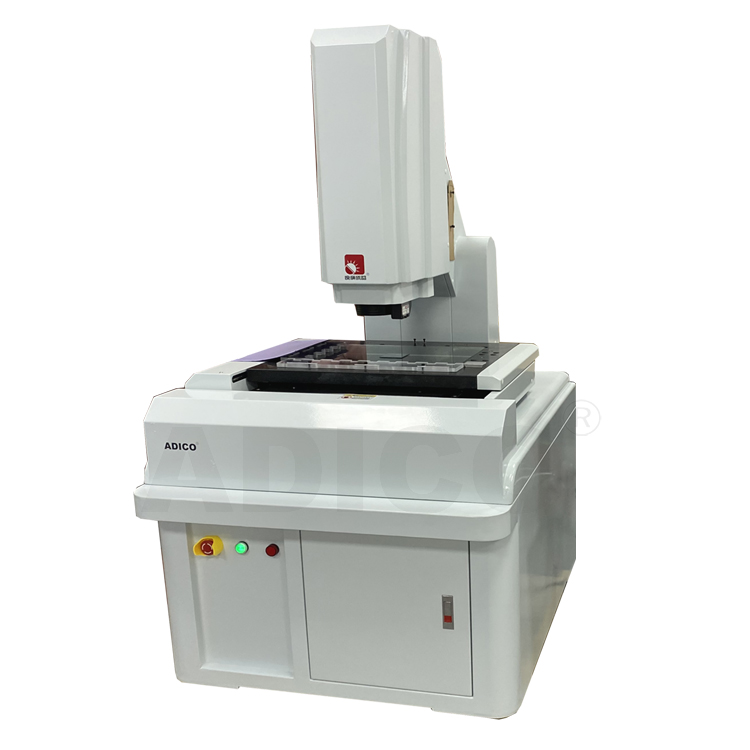

ADICO度横仪器NVC系列为一款高性能的自动光学影像量测仪。此产品具有高速与精准的特性,可在单一机台上执行多种功能,大大减少重复购置机台的花费与使用空间的浪费。能高效地检测各种工件的轮廓和表面形状及尺寸、角度和位置。特别适用于PCB 板、菲林、保护膜、光学玻璃、电子、大型钣金件、连接器、精密机械零件、电子元器件、半导体元器件等行业,实现大批量快速精准检测。


技术参数

一、 仪器特点

1 大理石底座、立柱,稳定性好,结构刚性强

2 大理石工作台面,两层工作台结构,减少机械误差,保证 XY 水平运动精度

3 大理石XY 垂直度高,保证测量精度达(3+L/200um,即使工件没有摆正也可达到很高的测量精度

4 CCD1测量相机,高分辨率彩色1/3 CCD 800TVL

承重

50kg


CCD

定制超高清晰彩色CCD


变焦物镜

全自动连续变倍高清镜头0.7X-5.0X


视频放大分倍率

影像倍数30X230X


工作距离

85mm


显示分辨率

0.0001mm


4000i运动控制系统:全闭环控制:三轴伺服马达全闭环控制

X/Y/Z0.0002mm0.2um 金属贴片尺


2μm--3um


(2.5+L/200)umL表示测量的长度



功能特色

仪器采用金属贴片光栅尺,自动变倍镜头,具有快速自动调整功能。
