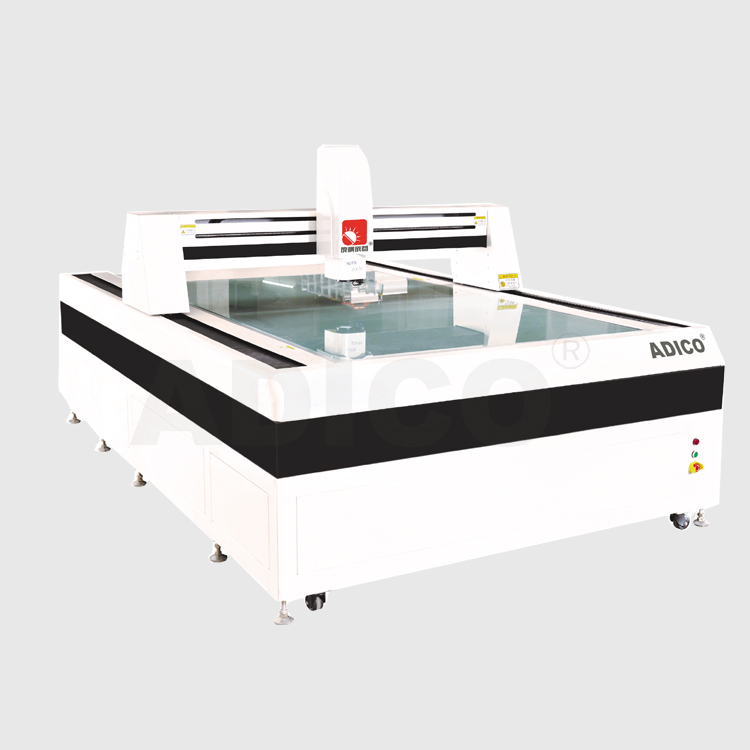

大型龙门金相显微镜

返回列表页

大型龙门显微镜专门用作大尺寸的配件测量,设备具有全自动影像仪的功能基础上增加了金相显微镜功能,具有微分干涉、暗场观察、明场观察,能够测量爆破粒子等。是一款综合性能很强的产品。

在线咨询

咨询热线:0512-83555991

产品详情

ADICO龙门影像仪特别适用于PCB 板、菲林、保护膜、光学玻璃、电子、大型钣金件、连接器、精密机械零件、电子元器件、半导体元器件等行业,实现大批量快速精准检测。

技术参数

测量精度Accuracy

XY轴XY Axis

Z轴 Z Axis

3.0um+L/200

5um+L/200

L代表测量长度L,the measured length

误差标准

尺寸20um以内 ≦0.5um

尺寸500um以内 ≦1um

尺寸2000um以内 ≦3um

速度 Speed

XY轴XY Axis

Z轴 Z Axis

300mm/s

200mm/s

工作环境Operating environment

温度Temperature:20℃±2℃

温度变化Temperature variation:<2℃/hr

湿度Humidity:50-60%

振动Vibration:<0.002mm/s,<15HZ


功能特色

可选择的观察方法

明场/暗场/偏振光/DIC/透射光

光学系统

无限远色差校正光学系统

目镜

PL10X/22平场高眼点目镜

物镜

LMPL-BD无限远长工作距明暗场金相物镜 2.5X,5X,10X,20X,50X,100X(选购)

观察筒

正像观察筒,25°铰链式三目,分光比,双目:三目=100:0或0:100

转换器

5孔内倾式明暗场转换器,带DIC插槽

5孔内倾式明暗场转换器

显微镜镜体

粗微调同轴、粗调行程33mm,微调精度0.001mm,,带粗调机构上限位及松紧调节装置。内置90-240V宽电压变压器,单路电源输出

反射照明器系统

带可变视场光阑与孔径光阑,均可调中心;带滤色片插槽与偏光装置插槽;带斜照明切换拉杆,12V100W卤素灯,光强连续可调

透射照明系统

单颗大功率5W LED,白色,光强连续可调。N..A.0.5聚光镜,带可变孔径光阑
